ホーム ›RAKKA ATLAS 60 MOD PCBAキット
RAKKA ATLAS 60 MOD PCBAキット
RAKKA

RAKKA ATLAS 60 MOD PCBAキット

8000HzMobiusスイッチ60%
¥24,800税込
パターンを選択してください。 PCBAのみ
PCBAのみ
PCBA + スイッチ付き
PCBAのタイプを選択してください。 RAKKA Atlas (PCB Kits). 6.25U space
RAKKA Atlas (PCB Kits). 6.25U space
RAKKA Atlas (PCB Kits). 2.25U +1.25U +2.75U space
RAKKA Atlas (PCB Kits). 7.00U space
RAKKA Atlas (PCB Kits). 3.00U +1.00U +3.00U space
数量
1〜2営業日出荷
安心決済
正規品保証

商品詳細



📦 お届け予定時期:1月上旬〜中旬(予定)

🔧 本製品はPCBA(基板)商品です。お客様による組み立てが必要で、キーボード完成品ではありません。

⚠️ お客様都合によるキャンセルはできません。
⚠️RAKKA製品のご購入にはクーポンコードをご利用いただけません。ご注文時にクーポンコードを使用された場合、ご注文はキャンセルとなりますのでご注意ください。

RAKKA × Rabbit0 Store

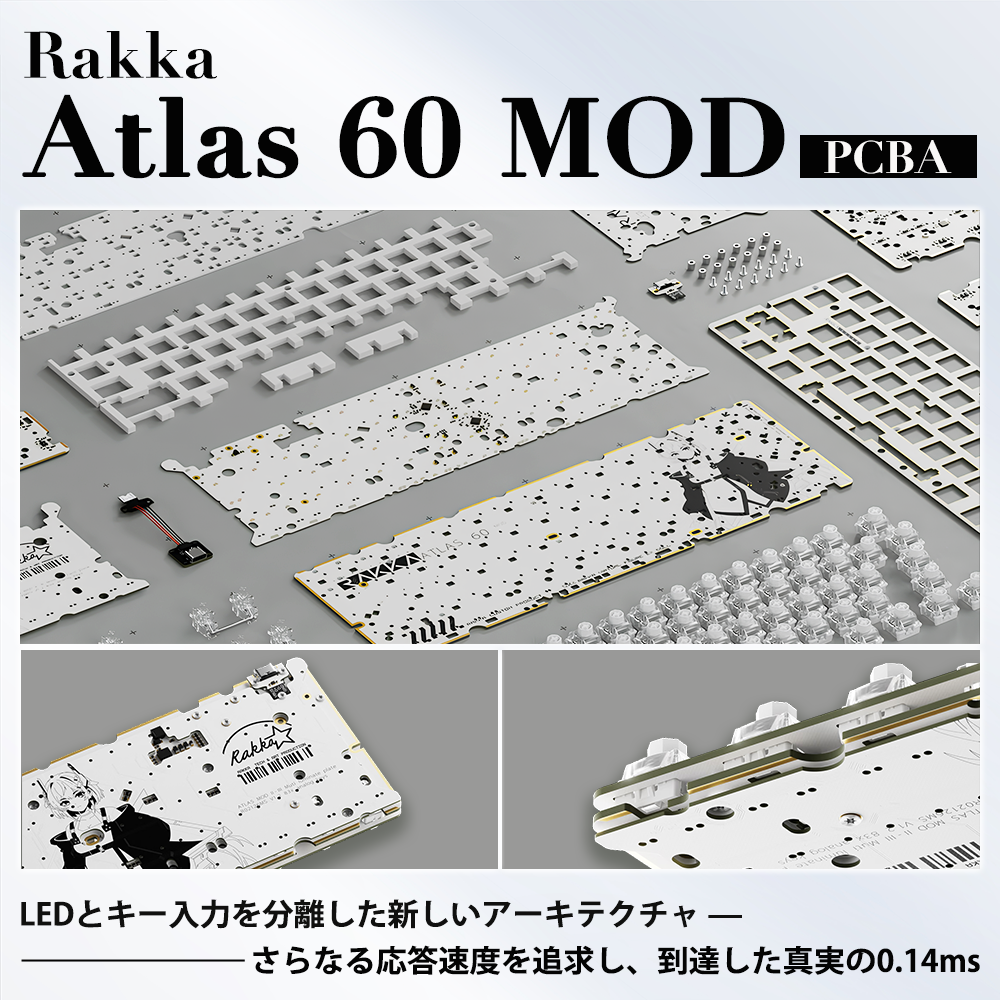

RAKKA ATLAS 60 MOD
LEDとキー入力を分離した新しいアーキテクチャ —
さらなる応答速度を追求し、到達した真実の0.14ms

60%配列ホール効果キーボードキット ｜ Mobiusスイッチ ｜ スプリットスペースバー対応

ATLAS 60 MODは、高性能な60%配列キーボードPCBAキット。LEDとキー入力を分離した新しいアーキテクチャにより、さらなる応答速度を追求し、実測の全経路レイテンシー0.14msに到達しました。

ほぼすべての配列に対応する柔軟なカスタマイズ性と、主要部品が組み立て済みの手軽さを両立。初心者から上級者まで、自分好みのキーボードを組み上げられます。

Layout60%
Latency0.14ms
SwitchMobius Linear
0.14ms全経路レイテンシー(実測)
+30%LED明るさ向上
3.5mm総ストローク
60%ほぼ全配列対応

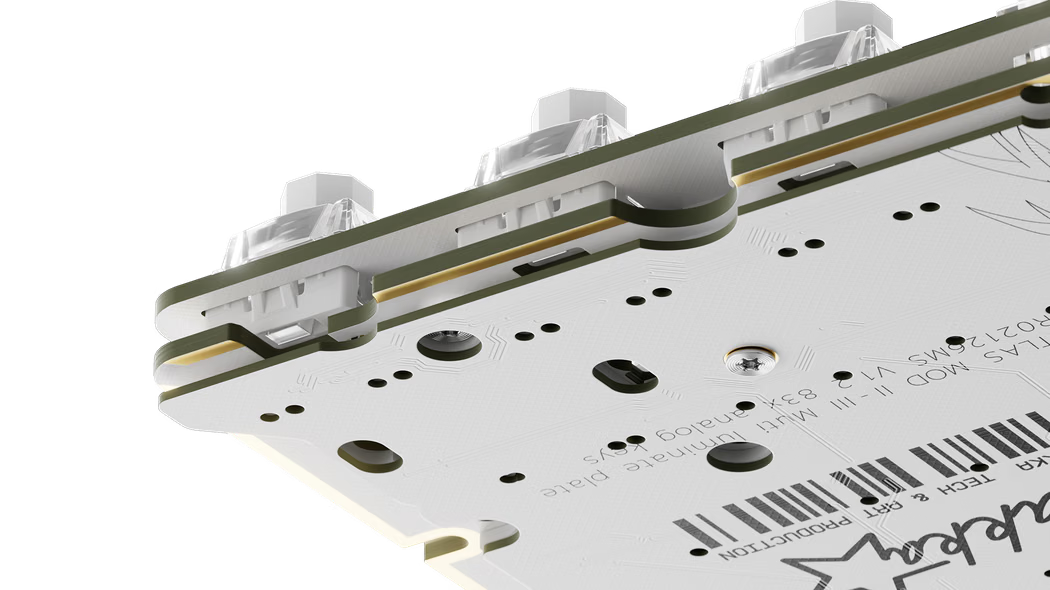

新しいアーキテクチャ — LEDとキー入力を分離
New Architecture

新しいアーキテクチャ —
LEDとキー入力を分離

RGB LEDの信号と熱による干渉を物理的に分離し、LED側とキー入力側を完全に切り離した設計を採用。

ライティングの影響を受けにくい構成により、安定した入力検出を実現します。

Response

さらなる応答速度を追求

応答速度(レイテンシー)を最優先に、EDGE 80と同じ基盤技術を採用し、さらなる応答速度を追求。

到達した真実の0.14ms。実測の全経路レイテンシーで、キー入力から処理までを極めて短い時間で完結させます。

0.14ms実測の全経路レイテンシー
Brighter Lighting

さらに明るいライティング

LEDとキー入力の分離により、ライティングをより明るく。

EDGE 80と比べて、明るさは30%向上、ピーク輝度は最大50%向上しています。

+30%明るさの向上
最大+50%ピーク輝度(EDGE 80比)
Customization

カスタマイズは見せかけではなく、
私たちの姿勢です

さまざまなユーザーの習慣やニーズ、コンパクトなキーボードならではの制約を丁寧に考慮しました。

ATLAS 60 MODは幅広いキーボード配列に対応し、より多くの方に使っていただけることを目指しています。

初心者から上級者まで、それぞれの希望に合った構成を選べます。

Split Spacebar

スプリットスペースバーに対応 —
フルサイズキーボードより便利に

独立した矢印キーを備えたキーボードと、スプリットスペースバーを使用した場合の操作を比較できます。

初期設定では、右スペースバー(Fn)を押しながらIJKLで矢印キー、YHNMでPageUp・PageDown・Home・Endを入力できます。

独立した矢印キー

スプリットスペースバーを使用

*スプリットスペースバーの使用は任意で、標準のスペースバーも選択可能です。キー割り当ては変更できます。

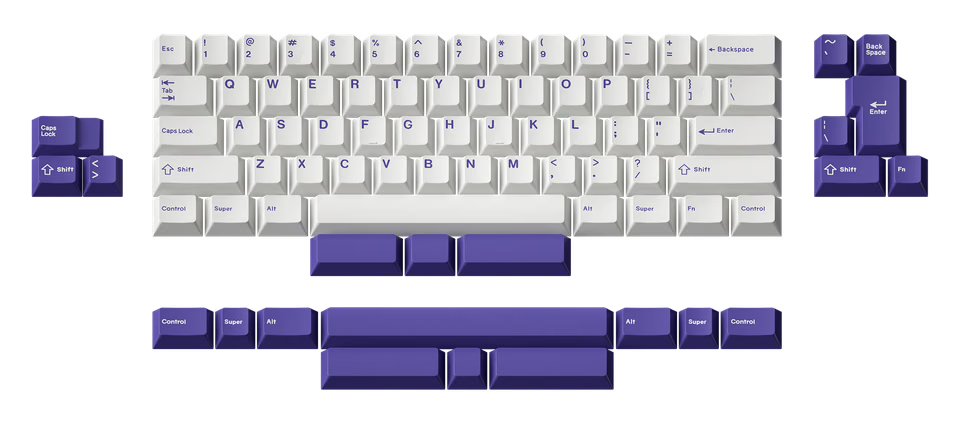

ほぼすべての配列に対応
Layouts

ほぼすべての配列に対応

次の配列オプションから、自分好みの組み合わせを選べます。

  1. 標準Backspace / 分割Backspace
  2. 標準Caps / ステップ付きCaps
  3. ANSI Enter / ISO Enter
  4. 標準左Shift / 分割左Shift
  5. 標準右Shift / 分割右Shift
  6. 6.25Uスペースバー / 7U右スペースバー / 2.25U・1.25U・2.75Uの分割スペースバー / 3U・1U・3Uの分割スペースバー
※取り付け済みのプレートマウントスタビライザー用プレートは、1〜5に対応していません。
※6用のプレートは4種類あり、購入時に選んだ1種類のみが付属します。
※メインPCBとLED PCBはすべての配列に対応しています。
※PCBマウントスタビライザー用プレートはすべての配列に対応していますが、プレートとスタビライザーはご自身で用意する必要があります。
※Caps Lock、6.25Uスペースバー、1.25Uスペースバーに使うスイッチはピンのカットが必要で、両モデルとも4個が付属します。

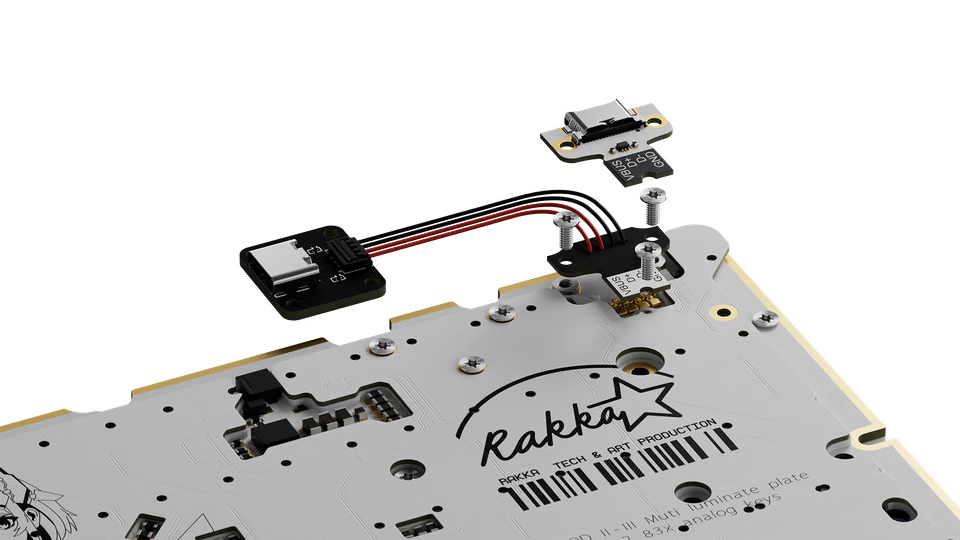

幅広いケースに対応
Cases

幅広いケースに対応

USB Type-Cポートを着脱式ドーターボードに配置することで、標準的なGH60ケース、Unified Daughterboard対応ケース、Oリングマウント対応ケースに対応。

  • 標準的なGH60ケース向け「GH60 USB Type-Cドーターボード」
  • UDB-C対応ケース向け「Unified Daughterboard C Series対応ドーターボード」
※ケースによってはPCBの形状や高さなど追加条件が必要で、すべてのケースとの互換性を保証するものではありません。
※プレートの配列、PCB、LEDバックプレートPCBの設計データは、公開予定です。

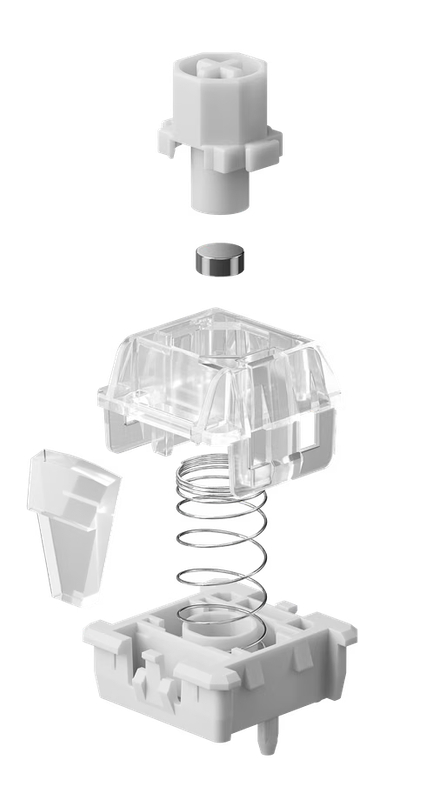

Mobiusスイッチ
Mobius Switch

Mobiusスイッチ
Wuque Studioとの共同開発

  1. 独自の構造:
    WS Flux Switchの設計を基にした八角形ステム、4点のリバウンドストッパー、ボトムハウジングの溝により、まっすぐ上下に動き、底打ち時の安定性を向上。
  2. 専用に調整した仕様:
    RAKKAのホールセンサーに合わせて磁束を調整。市販のWS Flux Switchとは磁束が異なります。
  3. 素早い反発:
    大径スプリングにより、応答性の高い反発を実現。
  4. 滑らかな操作感と安定した品質:
    Wuque Studioによる高精度加工と全自動潤滑を採用。
  5. 高輝度ライトガイド:
    扇形で高透明なPC製ライトガイドにより、高い明るさを実現。
  6. 専用に調整した素材:
    ボトムハウジングに改質PA66、ステムに改質POMを採用。RAKKA向けに6回のテストを経て調整。

タイプ:リニア ／ 総ストローク:3.5mm ／ 初期荷重:35±5gf ／ 底打ち荷重:50±7gf ／ ステム:改質POM ／ ハウジング:改質PA66 ／ 工場で潤滑済み

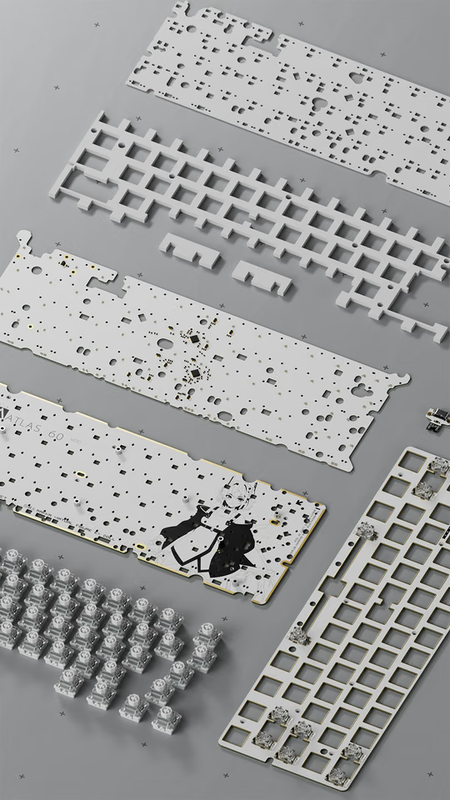

主要部品は組み立て済み
Pre-assembled

主要部品は組み立て済み。
誰でも手軽にカスタマイズできます

主要な部品はあらかじめ組み立て済み。

  • LEDバックプレートフォーム
  • サンドイッチフォーム
  • LEDバックプレートPCB
  • PCB
  • Mobiusスイッチ
  • プレートマウントスタビライザー用プレート
  • 着脱式USB Type-Cドーターボード
※画像に付属品がすべて写っているわけではありません。キーキャップとケースは別途必要です。ベアボーンモデルでは、スイッチ(別売)とスタビライザーを取り付ける必要があります。
In the Box

同梱品

  • PCB
    × 1
  • LEDバックプレートPCB取り付け済み
    × 1
  • プレートマウントスタビライザー用プレート取り付け済み*1
    × 1
  • プレートマウントスタビライザーキット200Uワイヤー × 6 ／ 625Uワイヤー × 1 ／ 700Uワイヤー × 1 ／ 300Uワイヤー × 2
    × 1
  • Mobiusスイッチキット取り付け済みスイッチ付きモデルのみ。数量は配列により多少異なります。
    × 1
  • サンドイッチフォーム取り付け済みプレートとPCBの間に取り付け *2
    × 1
  • バックプレートフォーム取り付け済みPCBとLEDバックプレートPCBの間に取り付け
    × 1
  • USB Type-Cドーターボード取り付け済み
    × 1
  • Unified Daughterboard C Series(形状互換)ドーターボードキットオプション
    × 1
  • USB Type-C - USB Type-A ケーブル
    × 1
  • キーキャップ引き抜き工具・ドライバー一体型工具
    × 1
  • スイッチプラー
    × 1
  • ピンをカットしたMobiusスイッチ*3
    × 4
  • 予備ネジ
    × 8

*1 配列に応じて4種類あり、購入時に選んだ1種類のみが付属します。
*2 スペースバー部分のフォームは4種類あり、1種類が取り付け済みで、残り3種類は予備として同梱されます。
*3 Caps Lock／ステップ付きCaps Lock、6.25Uスペースバー／1.25Uスペースバーに使用します。


製品仕様
製品名 RAKKA ATLAS 60 MOD
全経路レイテンシー 0.14ms(実測)
スイッチ Mobiusスイッチ(Wuque Studio共同開発)
総ストローク 3.5mm
初期荷重 / 底打ち荷重 35±5gf / 50±7gf
ステム / ハウジング POM / PA66
対応ケース 標準GH60 / Unified Daughterboard対応 / Oリングマウント対応
別途必要なもの キーキャップ、ケース(ベアボーンモデルはスイッチも別途)

注意事項 / アフターサポートについて

ご購入にあたって

  • RAKKA製品のご購入にはクーポンコードをご利用いただけません。ご注文時にクーポンコードを使用された場合、ご注文はキャンセルとなりますのでご注意ください。
  • 本製品はPCBA(基板)商品です。
  • お客様による組み立てが必要です。
  • キーボード完成品ではありません。
  • お客様都合によるキャンセルはできません。

商品お届け予定について

  • お届け予定時期:1月上旬〜中旬(予定)

※メーカーの生産状況や天候等により、お届け日が前後する場合がございます。あらかじめご了承ください。

アフターサポート

  • 購入時から1年間のサポート。
  • 初期不良や配送上の問題などがあった場合は、ご購入日より７日以内にお問い合わせください。
  • 人的故障の判断につきましては、メーカー及び代理店の基準評価にて判断されます。ご理解いただけますようお願い申し上げます。
